Koordinātu izciršanas iekārtas DURMA Elektrisks TP-Servo
Servo kontroles perforēšanas iekārtas nodrošina energoefektivitāti, nav nepieciešama minerāleļļa.
TP Servo tiek izmantoti divi servo lineārie motori belzeņa piedziņai, tādējādi izvairoties no nepieciešamības izmantot hidraulisko jaudas padevi un dzesētāju).

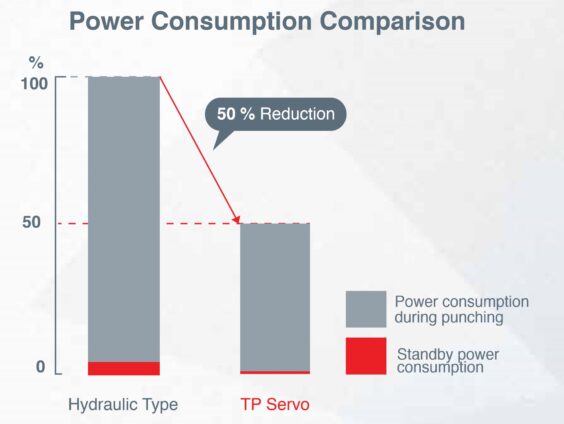

Elektrības patēriņš ir samazināts vairāk nekā uz pusi salīdzinot ar hidrauliskajām iekārtām.
TP Servo perforators nodrošina ievērojami ātrāku perforēšanas ātrumu nekā mehāniskie perforatori.
Iekārtas dizains ir izstrādāts tā, lai maksimāli ietaupītu vietu.
TP Servo sērijas perforators ir aprīkots ar plašu klāstu iespēju jau standartā, kas ļauj izgatavot detaļas ātrāk, vieglāk un ekonomiskāk.
Augstas kvalitātes formēšana

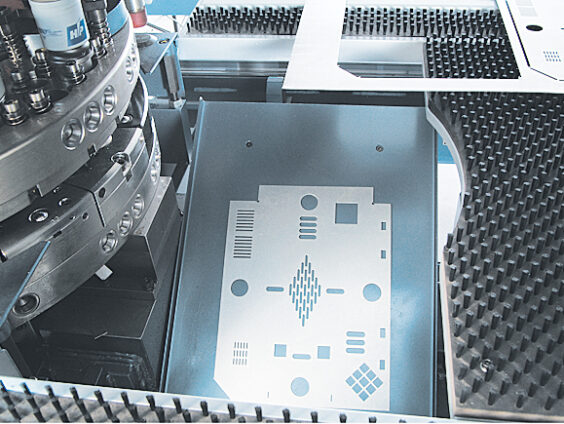

Iekārtas vadība atvieglo iestatījumus progresīvu formu, malu un reljefa veidošanai. Izmantojot grozāmās pamatnes tehnoloģiju, ir iespējams veidot ne tikai taisnas ģeometriskas formas, bet arī izliektas un apaļas. Šī metode ir īpaši noderīga vairākās sfērās, piemēram, gaisa kondicionēšanas sistēmu izstrādē. (Apļveida instrumenta, caurduršanas instrumenti) Liela ātruma marķēšana.
Automātiska sadaļu indeksēšana

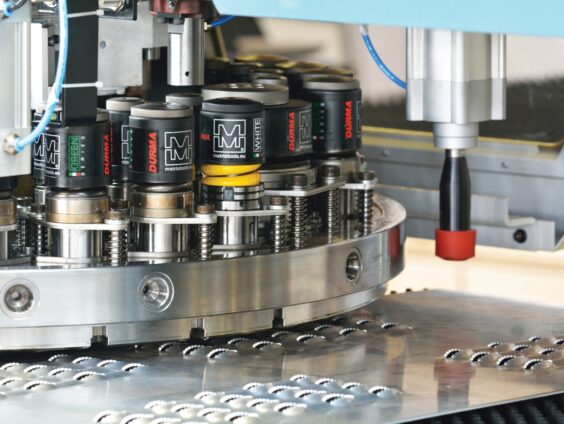

Maksimāla elastība atvieglojot instrumentu inventāra uzturēšanu un samazinot uzstādījuma laiku. Instrumenti pagriežami ar 0.01° pieaugumu, tādējādi sniedzot iespēju apstrādāt ļoti sarežģītas formas detaļas, izmantojot minimālu instrumentu skaitu. Instrumentu nomaiņu var veikt ātrāk nekā 3 sekunžu laikā veicot pilnu apgriezienu un 0,6 sekundēs vienam instrumentam.
Pārvietošana
Tagad ir iespējams apstrādāt loksni garumā, izmantojot visu galda virsmu, bez nepieciešamības veikt pārvietošanu.
Darba kārtība
Iespēja izņemt detaļas arī procesa laikā un izmantot iespēju tās šķirot un savākt.
Kustība un galds
Jauna dizaina X un Y asīm izmantota tiešās piedziņas tehnoloģija. Tas palielina veiktspēju un samazina zudumus, kas rodas siksnu, pārnesumu vai citās jaudas pārveides sistēmās.
Automātiska satveršana
Veicot plāna metāla perforēšanu, viena no problēmām ir kontrolēt loksnes kustību zonā, kur tā nav piespiesta. Lai to novērstu, sistēmā ir iespējams uzstādīt 3 vai vairāk piespiedējus.
CAD-CAM programmatūra
Programmēšanas laiks tiek minimizēts, izmantojot ātru un vienkāršu CAD-CAM programmatūru cncKAD metalix. Automātiski izvēloties efektīvāko instrumenta pozīciju tiek maksimāli izmantots loksnes laukums, samazināta nepieciešamība pozīcijas maiņai un tiek novērsti darba gaitā radušies materiāla bojājumi.
Siemens Sinumerik 840 DSL kontroles sistēma
Vadības pedālis
CAD-CAM programmatūra un aktivizācijas zibatmiņa
Kontrolieris Siemens Sinumerik 840 D SL Windows 7 operētājsistēma
Attālinātas diagnostikas funkcija
Programmēšana no kontroles paneļa
Automātiska satvērēja pozicionēšana
Lokšņu komplektu slēdzis uz satvērējiem
Ethernet datu pārraides tīkla savienojums
Automātiska instrumentu eļļošana
UPS kontroles panelim
Pārvietojama atgriezumu kaste
Galds ar sukām
Eļļas dzesētājs
USB pieslēgums
Pārvietošanās pa X asi
Izlīdzināšanas instrumenti indeksa sadaļām (C+B sadaļas) – (TP6, TP9)
Izlīdzināšanas instrumenti indeksa sadaļām (D sadaļai) – (TP63, TPL63, TP93, TPL93, TP123, TP Servo, TPL Servo)
Manuāla iestarpināšana Gaismas barjeras CE atbilstībai
Papildu satvērēji
Galds (suku un bumbu)
Instrumenti, instrumentu turētāji, reduktori
CAD-CAM programmatūra un aktivizācijas zibatmiņa Automātiskās iestarpināšanas, apļveida un caurduršanas instrumentu programmatūra Loksnes deformācijas brīdinājuma slēdzis
Pamatnes pārsegs perforētām loksnēm
Vakuuma atlieku nosūcējs
Darba kārtība
Automātiska iekārtas eļļošana
Elektriskās kārbas gaisa kondicionēšana
Ielādes-izlādes sagatavošana
Ielādes-izlādes sistēma
Papildu galds
Speciāls galds
transformators
UPS iekārtai (30 KvA – 10 min) Papildu izlīdzināšanas instruments
| TP sērija | Mērvienība | TP 9 | TP 93 | TP 123 | TPL 93 | TP 123 SERVO | TPL 93 SERVO |
| Maksimālā tonnāža | Tonnas | 20** | 20** | 30** | 30** | 20** | 20** |
| Rāmja tips | ˗ | O veida rāmis | O veida rāmis | O veida rāmis | O veida rāmis | O veida rāmis | O veida rāmis |
| X ass gājiens | mm | 2000+ R | 2500+ R | 2500+ R | 3000+ R | 2500+ R | 3000+ R |
| Y ass gājiens ar vienu instrumentu | mm | 1250 | 1250 | 1250 | 1500 | 1250 | 1500 |
| Automātiskās pozīcijas maiņas diapazons* | mm | 10000* | 10000* | 10000* | 10000* | 10000* | 10000* |
| Y ass kustības ātrums | m/min | 70 | 75 | 80 | 60 | 80 | 60 |
| X ass kustības ātrums | m/min | 90 | 100 | 116 | 70 | 116 | 70 |
| Y+X laterālais ātrums | m/min | 114 | 125 | 140 | 120 | 140 | 92 |
| Maksimālais sitienu ātrums (1 mm pacēlums, 1 mm biezums) | 1/min | 1100 | 1100 | 1200 | 1200 | 535 | 535 |
| Maksimālais sitienu ātrums (25mm pacēlums, 1 mm biezums) | 1/min | 375 | 375 | 425 | 325 | 325 | 325 |
| Maksimālais sitienu ātrums: Marķēšana | 1/min | 2800 | 2800 | 3200 | 2800 | 820 | 820 |
| Galvenā cilindra gājiens | mm | 40 | 40 | 40 | 40 | 40 | 40 |
| Maksimālais caurduršanas gājiens | mm | 25 | 25 | 25 | 25 | 25 | 25 |
| Maksimālais griešanas biezums (fiksētai sadaļai) | Vidējas cietības metāls | 6 | 6 | 6 | 6 | 6 | 6 |
| Nerūsējošs tērauds | 3 | 3 | 3 | 3 | 3 | 3 | |
| Maksimālais griešanas biezums (indeksa sadaļai) | Vidējas cietības metāls | 3 | 3 | 3 | 3 | 3 | 3 |
| Nerūsējošs tērauds | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | |
| Pozicionēšanas precizitāte | mm | ± 0,1 | ± 0,1 | ± 0,1 | ± 0,1 | ± 0,1 | ± 0,1 |
| Atkārtošanas precizitāte | mm | ± 0,05 | ± 0,05 | ± 0,05 | ± 0,05 | ± 0,05 | ± 0,05 |
| Pamatnes rotācijas ātrums | rpm | 30 | 20 | 20 | 20 | 20 | 20 |
| Automātiskās indeksēšanas rotācijas ātrums | rpm | 150 | 150 | 150 | 150 | 150 | 150 |
| Maksimālais loksnes svars | kg | 100 | 120 | 120 | 200 | 120 | 200 |
| Cietais disks | Gbyte | 80 | 80 | 80 | 80 | 80 | 80 |
| RAM | Gb SDRAM | 4 | 4 | 4 | 4 | 4 | 4 |
| Datu pārraides sistēma | ˗ | Windows 7 | Windows 7 | Windows 7 | Windows 7 | Windows 7 | Windows 7 |
| Interaktīvais plakanais panelis | inch | 19” | 19” | 19” | 19” | 19” | 19” |
| USB | ˗ | 2 | 2 | 2 | 2 | 2 | 2 |
| Ethernet | 10/100 | 10/100 | 10/100 | 10/100 | 10/100 | 10/100 | |
| Augstums (A) | mm | 2310 | 2310 | 2310 | 2310 | 2315 | 2310 |
| Platums (bez gaismas barjeras) (P) | mm | 4200 | 5360 | 5360 | 6300 | 5260 | 6160 |
| Platums (ar gaismas barjeru) | mm | 6200 | 7360 | 7360 | 8300 | 6260 | 6260 |
| Garums (bez gaismas barjeras) (G) | mm | 5600 | 5750 | 5750 | 6650 | 5260 | 6210 |
| Garums (ar gaismas barjeru) | mm | 6600 | 6800 | 6800 | 7650 | 6260 | 7210 |
| Paliktņa augstums | mm | 940 | 940 | 940 | 940 | 940 | 940 |
| Aptuvenais svars | kg | 11000 | 12960 | 12960 | 18250 | 14000 | 21500 |
| Hidrauliskās sistēmas motors | kW | 7,5 | 7,5 | 15 | 15 | ˗ | ˗ |
| Eļļas tvertne | lt | 180 | 180 | 240 | 180 | ˗ | ˗ |
| Gaisa spiediens | bar | 6 | 6 | 6 | 6 | 6 | 6 |
| Satvērēju skaits | pcs. | 2 | 3 | 3 | 4 | 3 | 4 |
| Satvērēju piespiedējspēks | ˗ | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 |
| Galda veids | Suku | Suku | Suku | Suku | Suku | Suku | |
| Enerģijas patēriņš | Kw/st | 7,5 | 7,5 | 15 | 15 | 6,21 | 6,21 |
| A – fix 0.8-12.7 mm | Daudzums | 11 | 11 | 11 | 11 | 11 | 11 |
| B – fix 12.8-31.7 mm | gab. | 10 | 11 | 11 | 11 | 11 | 11 |
| C – fiksēts 31.8-50.8 mm | gab. | 1 | 2 | 2 | 2 | 2 | 2 |
| D – fiksēts 50.9-88.9 mm | gab. | 2 | 1 | 1 | 1 | 1 | 1 |
| B – indekss 12.8-31.7 mm | gab. | 2 | ˗ | ˗ | ˗ | ˗ | ˗ |
| C- indekss 31.8-50.8 mm | gab. | 1 | ˗ | ˗ | ˗ | ˗ | ˗ |
| D- indekss 50.9-88.9 mm | gab. | ˗ | 3 | 3 | 3 | 3 | 3 |
| * : Iekārtai jāpievieno speciāls galds un gaismas barjeras jānovieto atbilstošā pozīcijā. Maksimālais svars 100 kg. | |||||||
| **: Izvēloties iekārtu, lūdzu, pievērsiet uzmanību atsperu spēkam. | |||||||
