Daudzfunkcionālais virpošanas – frēzēšanas apstrādes centrs KOVOSVIT MULTICUT 500i

KOVOSVIT MULTICUT 500i Daudzfunkcionālais virpošanas – frēzēšanas apstrādes centrs

Max.virpošanas apstrādes diametrs: 1 030 mm
Max. virpošanas apstrādes garums: 1 734 mm
Max. Sagataves svars: 3 000 Kg Max.jauda S1 / S6 – 40%: 59 / 72 kW
Daudzfunkcionālais virpošanas – frēzēšanas apstrādes centrs apvieno sevī gan virpošanas, gan frēzēšanas iekārtu īpašības vienā universālā iekārtā, kas spējīga veikt detaļu komplekso apstrādi izmantojot dažādas tehnoloģijas (virpošana, vītņu griešana, urbšana, izvirpošana,
frēzēšana, izciļņu frēzēšana, zobu gliemežfrēzēšana un mērīšana). Standarta izpildījumā iekārtas aprīkotas ar B asi, kas ļauj veikt aksiālo urbšanu un 5 asu frēzēšanu. MULTICUT 500i S (ar labās puses darbvārpstu) sniedz detaļu kompleksās apstrādes iespēju no abām pusēm.
Iekārtas versijas
S – versija ar papildus labās puses darbvārpstu T – versija ar virpas pakaļējo balstu





    Plašas tehnoloģiskās iespējas
    Ārējā virpošana, vītnes griešana, gropju frēzēšana Iekšējā virpošana, vītnes griešana, gropju frēzēšana
    Leņķveida urbšana
    Piecu asu frēzēšana
    Leņķveida frēzēšana
    Zobu gliemežfrēze un zobratu frēzēšana
    Gala frēzēšana, gropju frēzēšana
    Izvirpošana
    Urbšana
    Kloķvārpstu + sadales vārpstu frēzēšana
    Mērīšana apstrādes laikā
    Dobšana

    1. Ārējā virpošana, vītnes griešana, gropju frēzēšana
    2. Iekšējā virpošana, vītnes griešana, gropju frēzēšana
    3. Leņķveida urbšana
    4. Piecu asu frēzēšana
    5. Leņķveida frēzēšana
    6. Zobu gliemežfrēze un zobu frēzēšana
    1. Gala frēzēšana, gropju frēzēšana
    2. Izvirpošana
    3. Urbšana
    4. Kloķvārpstu + sadales vārpstu frēzēšana
    5. Mērīšana apstrādes laikā
    6. Dobšana
    Iekārtas uzbūve
    1. galvenā darbvārpsta 3500 min-1 [2800 min-1]
    2. instrumentu darbvārpsta 12000 min-1
    3. labās puses darbvārpsta 3500 min-1 [2800 min-1]
    Darba telpa
    Max. apstrādes garums
    Max. apstrādes diametrs
    Gājiens pa Y-asi

    370 mm (MTC 500i)

    400 mm (MTC 630)

    Darbvārpsta
    Instrumentu darbvārpsta
    Tiešā piedziņa
    Aktīvā dzesēšana
    Hidrauliskā indeksācija B-Ass
    Tiešā piedziņa – momentmotors
    Aktīvā dzesēšana
    Hidrauliska bremze
    Tiešā mērīšana
    Programmējamais solis 0,0001°
    Virpošanas darbvārpsta

    C ass
    Tiešā mērīšana
    Programmējamais solis 0.0001°
    Mehāniskā ar pārnesumkārbu
    Mehāniskā un momentmotors

    Jūsu ražošanas produktivitāte pēc daudzfunkcionālās iekārtas integrēšanas
    Praktiski visu veidu mehāniskās apstrādes tehnoloģijas izpildāmas ar vienu iekārtu. MULTICUT iekārtas integrācijas priekšrocības:Ievērojams kopējā apstrādes laika samazinājums
    Materiālu plūsmas vienkāršošana
    Nav gaidīšanas laika starp procesiem
    Agregātu skaita samazināšana
    Instrumentu skaita samazināšana
    Operatoru skaita samazināšana
    Iestatīšanai nepieciešamā laika samazināšana
    Augsta apstrādes precizitāte
    Vienkārša atkārtota izgatavošana – iespēja saglabāt visus tehniskos parametrus

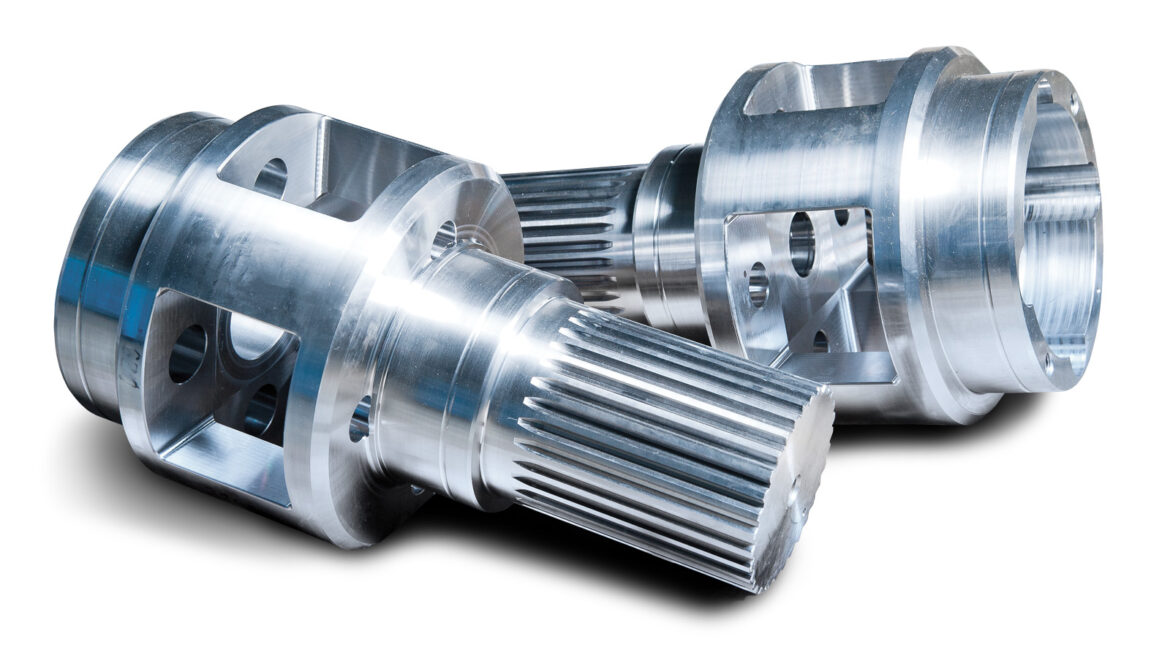

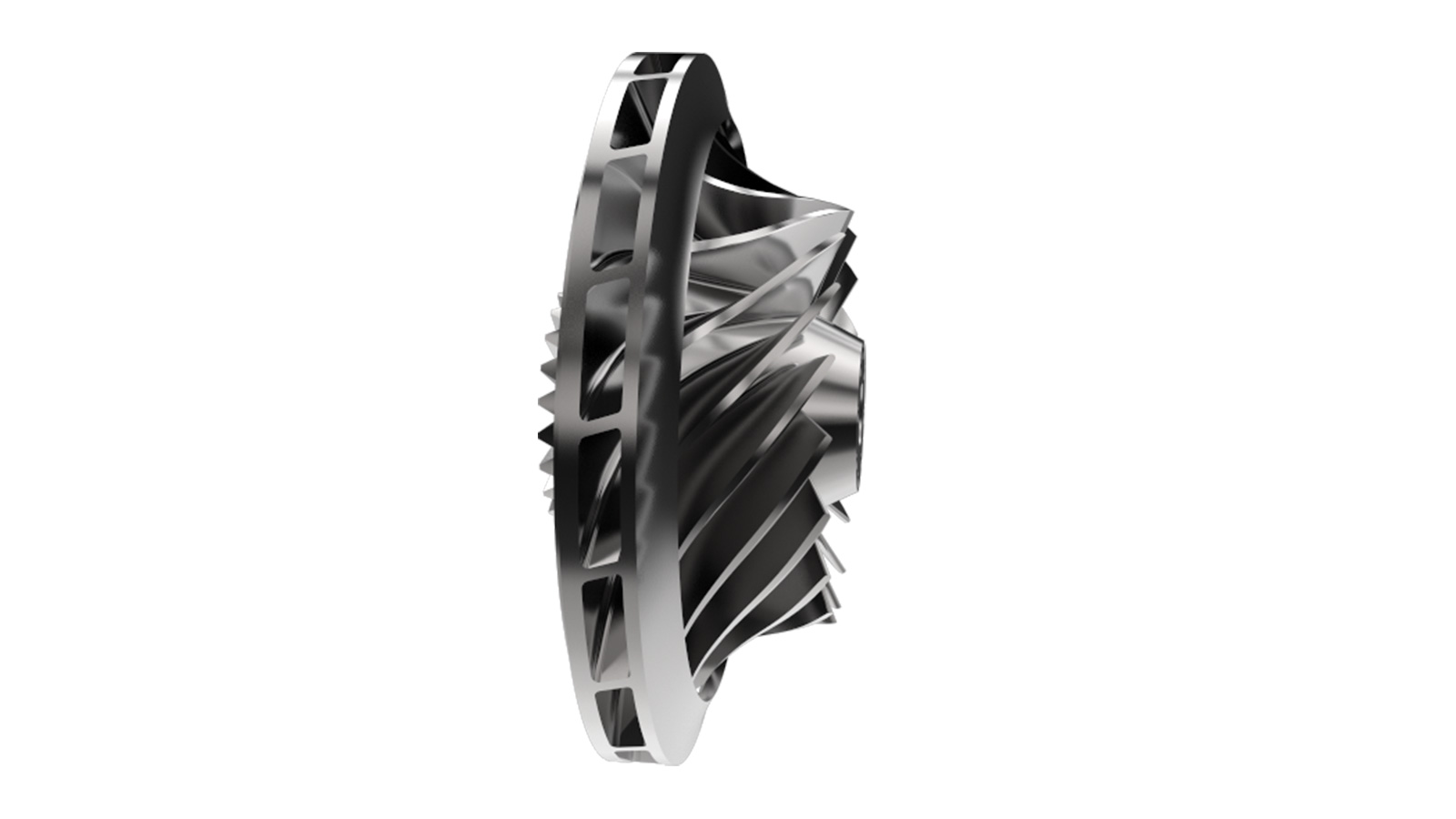

    Piedziņas vārpsta

    Kalnrūpniecības izrakteņu iekārtu piedziņas daļa
    Planetārā pārvada korpuss



    TEHNISKIE DATI MULTICUT 500i [POWER] (T)MULTICUT 500i [POWER] (S)
    Darba vides izmēri
    Max. apstrādes diametrs virs statnes / apakšējā atbalstamm13001300
    Max. virpošanas apstrādes diametrs B=0° / 45° / 60° / 90°mm549 / 690 / 880 / 1030549 / 690 / 880 / 1030
    Max. attālums no darbvārpstas gala līdz pakaļējā virpas balsta pinolei / darbvārpsta – darbvārpstamm19721799
    Max. virpošanas apstrādes garumsmm17341527
    Max. stieņa apstrādes diametrsmm94 [122]94 [122]
    Sagataves svars
    Vienas puses iespiešana / atbalstīta centrā (max. apgriezieni) ar iespiešanas patronukg800 / 2100 [1000 / 2500]800 / 2100 [1000 / 2500]
    Atbalstīta ar linetēm 1 (max. apgriezieni 300 min-1)kg2500 [3000]2500 [3000]
    Instrumentu darbvārpstas lineārās asis
    X / / Y <-Y/+Y> / Z asu gājienimm640 / 370 <-190+180> / 1600640 / 370 <-190+180> / 1600
    Padeves spēks X ; Y ; Z 25% / 40%ED / pastāvīgskN21,5 / 17,5 / 12,5; 19,5 / 16 / 11,5; 32 / 27,5 / 1721,5 / 17,5 / 12,5; 19,5 / 16 / 11,5; 32 / 27,5 / 17
    X / Y / Z asu paātrinātā padevem.min-150 / 40 / 5050 / 40 / 50
    X / Y / Z asu paātrinājumsm.s-205.04.200505.04.2005
    Galvenā darbvārpsta
    Max. darbvārpstas apgriezieni
    Zemi apgriezienimin-13500 [866]3500 [866]
    Augsti apgriezienimin-13500 [2800]3500 [2800]
    Nominālie darbvārpstas apgriezienimin-1750 [133 / 666]750 [133 / 666]
    Pārnesumu skaits1 [2]1 [2]
    Darbvārpstas gala tips (DIN 55026)A8 [A11]A8 [A11]
    Darbvārpstas diametrsmm106 [135]106 [135]
    Priekšas gultņu iekšējais diametrsmm160 [200]160 [200]
    Griezes moments
    Zemi apgriezieni 25% / 40% / 60%ED / pastāvīgsNm1145 / 1025 / – / 760 [- / 3000 / 2400 / 2000]1145 / 1025 / – / 760 [- / 3000 / 2400 / 2000]
    Augsti apgriezieni 25% / 40% / 60%ED / pastāvīgsNm1145 / 1025 / – / 760 [760 / 600 / 480 / 400]1145 / 1025 / – / 760 [760 / 600 / 480 / 400]
    Motora jauda 25% / 40% / 60%ED / pastāvīgakW74 / 72 / – / 59 [53 / 42 / 33,5 / 28]74 / 72 / – / 59 [53 / 42 / 33,5 / 28]
    Darbvārpstas ass augstumsmm12901290
    Pretvārpsta
    Max. darbvārpstas apgriezieni
    Zemi apgriezienimin-13500 [866]
    Augsti apgriezienimin-13500 [2800]
    Nominālie darbvārpstas apgriezienimin-1750 [133 / 666]
    Pārnesumu skaits1 [2]
    Darbvārpstas priekšas gala tips (DIN 55026)A8 [A11]
    Darbvārpstas diametrsmm106 [135]
    Priekšas gultņu iekšējais diametrsmm160 [200]
    Griezes moments
    Zemi apgriezieni 25% / 40% / 60%ED / pastāvīgsNm1145 / 1025 / – / 760 [ – / 3000 / 2400 / 2000]
    Augsti apgriezieni 25% / 40% / 60%ED / pastāvīgsNm1145 / 1025 / – / 760 [760 / 600 / 480 / 400]
    Motora jauda 25% / 40% / 60%ED / pastāvīgakW74 / 72 / – / 59 [53 / 42 / 33,5 / 28]
    Virpošanas darbvārpstas C – ass
    Min. programmēšanas solis0,0001°0,0001°
    Max. apgriezienimin-14343
    Griezes moments 25% ED / pastāvīgsNm2100 / 14002100 / 1400
    Instrumentu darbvārpsta
    Max. apgriezienimin-112 00012 000
    Nominālie apgriezienimin-121002100
    KonusskVaHSK-63 / Capto 6 [HSK-63]HSK-63 / Capto 6 [HSK-63]
    Griezes moments 25% / 40% ED / pastāvīgsNm123 / 100 / 60123 / 100 / 60
    Jauda 25% / 40% ED / pastāvīgakW27 / 22 / 1327 / 22 / 13
    Instrumentu pozīciju skaits360 x 1°360 x 1°
    Darbvārpstas garumsmm563563
    Instrumentu darbvārpstas B-ass
    Slīpuma diapazons°-120° / +105°-120° / +105°
    Min. programmēšanas solis0,0001°0,0001°
    Max. apgriezienimin-15050
    Indeksācijas laiks pie 90°s0,80,8
    Griezes moments 40% ED / pastāvīgsNm950 / 550950 / 550
    Hidrauliskā bremze / fiksācijaNm40004000
    Instrumentu magazīna
    Instrumentu ligzdu skaits8181
    Max. instrumenta garumsmm350350
    Max. instrumenta diametrs ar / bez blakus instrumenta HSK-63, Capto C6mm150 / 90150 / 90
    Max. instrumenta svarskg88
    Nomaiņas laiks Instruments – instruments / skaidas – skaidass3/153/15
    Pakaļējais virpas balsts
    Pinoles diametrs / pinoles gājiensmm190 / 180
    Centra konuss MorseMo6
    Dzesēšanas šķidruma tvertnekN3,2 – 28,6
    Dzesēšanas šķidruma tvertne
    Tvertnes ietilpība / dzesēšanas šķidruma daudzumsl500 / 620500 / 620
    Sūkņa motora jauda / pastāvīgakW
    Iekārtas izmēri
    Iekārtas garums bez / ar skaidu transportieri / transportēšanaimm4800 / 6500 / 5372 [6385 / 7425 / 6692]4800 / 6500 / 5372 [6385 / 7425 / 6692]
    Iekārtas platums / transportēšanaimm3950 / 36703950 / 3670
    Iekārtas augstums / transportēšanaimm3760 / 36603760 / 3660
    Iekārtas svarskg22 800 [23 750]23 050 [24 000]
    Iekārtas pieslēgums
    Pievadāmā elektriskā jauda / pastāvīgakVA110 [90]110 [90]
    Saspiestā gaisa  spiediens / patēriņšMPa/L.min-10,6 / 6000,6 / 600
    Vadības sistēma
    TipsSiemens Sinumerik 840D SLSiemens Sinumerik 840D SL
    Pastāvīgi kontrolējamo apstrādes asu skaits55
