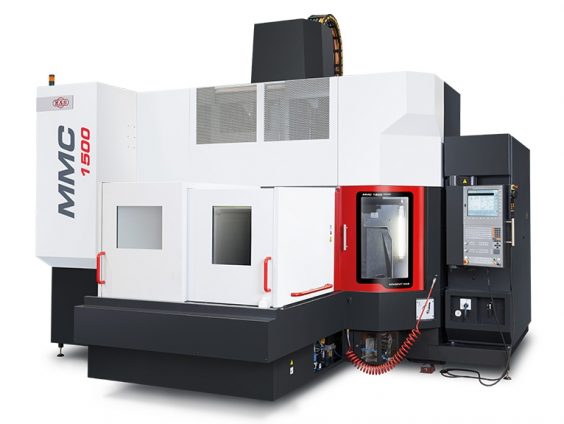

Portālie apstrādes centri KOVOSVIT MMC 1500
X / Y / Z – 1 500/1 300/600 mm

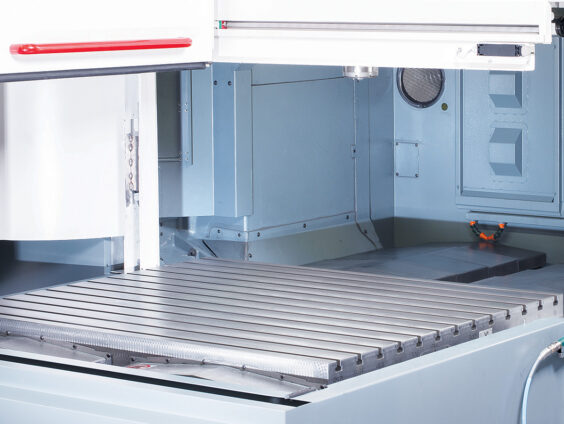

Galda iespiešanas virsma: 1 500 x 1 300 mm
Max. slodze uz galdu: 2 500 Kg
Max. apgriezieni: 8 000/10 000/12 000/18 000 min-1
Iekārta MC1500 paredzēta precīzai un ātrai standarta un sarežģītu formu lielu detaļu apstrādei urbjot, izvirpojot, izrīvējot, uzgriežot vītnes un frēzējot.
Iekārtas varianti: Ar vienu vai diviem galdiem “dual table” „DT”
Darbvārpstas varianti: POWER PLUS, POWER, SPRINT, SPEED
Augsta iekārtas precizitāte un dinamika pa asīm X, Y, Z (paātrinātā padeve līdz pat 45,000 mm/min un paātrinājums 5 m/s-2).
Iekārtas iespiešanas virsma 1 500 × 1 000, vai “DT“ (Dual Table) variantā darba virsma sadalīta uz diviem atsevišķiem galdiem ar iespiešanas virsmām 720 × 1 000.
Abas darba zonas pilnībā atdalītas un ar pārsegiem.

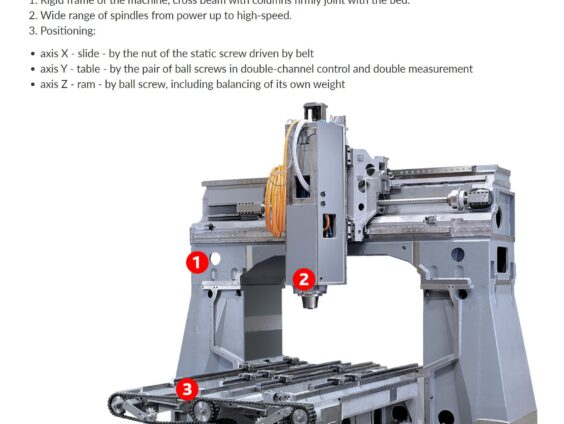

Iekārtas kustīgās daļas (galds, šķērssija, slīdnis) uzstādītas uz lineārajām vadotnēm.
Pozīcijas mērīšana ar lineāriem optiskajiem sensoriem
Vadības sistēma HEIDENHAIN / SIEMENS
Elektriskais aprīkojums 3 × 400V/50Hz.
Vadības sistēma HEIDENHAIN / SIEMENS
Maiņstrāvas digitālā vadība darbvārpstai un asīm X,Y,Z.
Tiešā X, Y, Z asu pozīciju mērīšana ar lineārajām skalām.
Dzesēšanas agregāts ārējai dzesēšanai.
Instrumentu centrālā iespiešana.
Automātiska kustīgo daļu eļļošana.
Rokas rats.
ETHERNET.
Temperatūras kompensācija.
Apkopes instrumentu komplekts.
Lietošanas instrukcija.
Switchboard air condition.
Cirkulācijas dzesēšana darbvārpstai.
Skaidu skrāpju transportieris.
Instrumentu magazīna ar mehānisko roku.
Darba zonas apgaismojums.
Sadales skapja gaisa kondicionēšana
Instrumentu iekšējā dzesēšana 2 MPa – Tips AD
Instrumentu iekšējā dzesēšana 6 MPa – Tips AD
Adapteris instrumentu centrālajai iespiešanai DIN 69872-A ISO 40 tips A. Adapteris instrumentu centrālajai iespiešanai DIN 69872-A ISO 50 tips A. 3D zonde OMP 60 RENISHAW.
Instrumentu zonde TS27R RENISHAW.
Dzesēšanas šķidruma lentes filtrs FS 100.
Filtermist FX eļļas miglas filtrs.
Darba zonas manuāla mazgāšana.
Iekārtas stāvokļa gaismas signalizācija (bākuguns).
Attālinātā diagnostika.
MAS iekārtas kontrole.
MAS GSM kontrole.
HEIDENHAIN vadības sistēmas opcijas.
| TEHNISKIE DATI | MMC 1500 POWER PLUS | MMC 1500 POWER | MMC 1500 SPEED | MMC 1500 SPRINT | |
| Kopējā darba telpa – kopējā galdu kustība + bez atdalītāja | |||||
| Maksimālais sagataves izmērs | mm | 1500 x 1000 x 600 | 1500 x 1000 x 600 | 1500 x 1000 x 600 | 1500 x 1000 x 600 |
| Galda iespiešanas virsma | mm | 1500 x 1300 | 1500 x 1300 | 1500 x 1300 | 1500 x 1300 |
| Sliežu gājiens pa X asi | mm | 1500 | 1500 | 1500 | 1500 |
| Galda gājiens pa Y asi | mm | 1300 | 1300 | 1300 | 1300 |
| Slīdņa gājiens pa Z asi | mm | 600 | 600 | 600 | 600 |
| Darbvārpstas gala attālums no iespiešanas virsmas | mm | 110 – 750 | 110 – 750 | 110 – 750 | 110 – 750 |
| Maksimālā slodze uz galdu | kg | 2500 | 2500 | 2500 | 2500 |
| T-rievas (skaits×platums×solis) | 5 × 18 × 125 | 5 × 18 × 125 | 5 × 18 × 125 | 5 × 18 × 125 | |
| PADEVES | |||||
| Darba padeves diapazons pa asīm X, Y, Z | mm/min | 1 – 45 000 | 1 – 45 000 | 1 – 45 000 | 1 – 45 000 |
| Paātrinātā padeve pa asīm X, Y, Z | mm/min | 45 000 | 45 000 | 45 000 | 45 000 |
| DARBVĀRPSTA | |||||
| Apgriezieni | min-1 | 8 000 | 10 000 | 12 000 | 18 000 |
| Darbvārpstas pievada jauda S1/S6 40% | kW | 39 / 50 | 20 / 26 | 32 / 48 | 25 / 35 |
| Max. griezes moments S1 / S6 | Nm | 451 / 579 | 260 / 340 | 130 / 200 | 86 / 120 |
| Darbvārpstas koniskums | HSK-A100 | ISO 50 | ISO 40 | HSK-A63 | |
