KOVOSVIT MCV 800 CLEVER CNC Vertikālā apstrādes iekārta

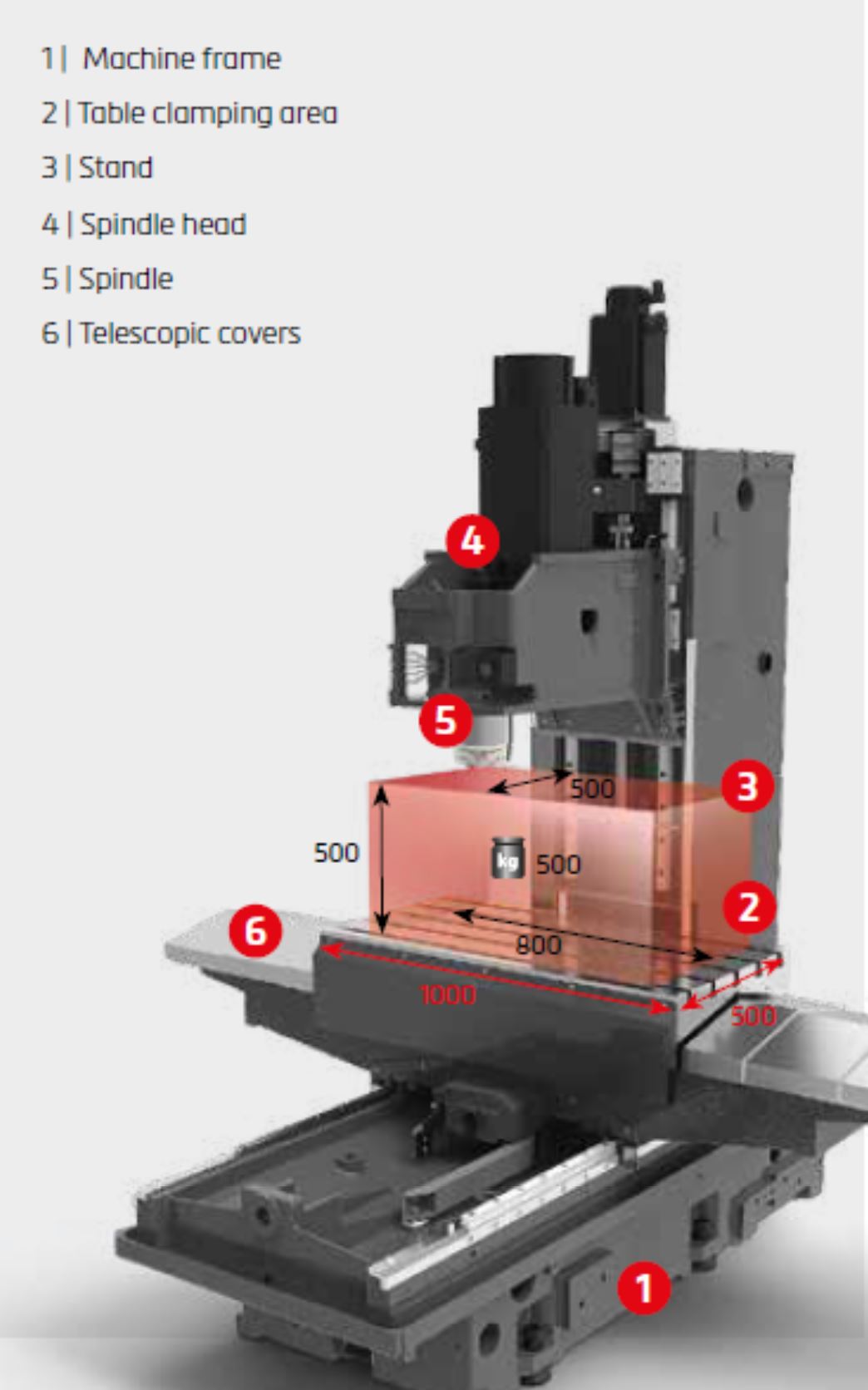

X / Y / Z – 800 / 500 / 550 mm
Galda iespiešanas virsma: 1 000 x 500 mm Max. slodze uz galdu: 500 Kg
Max. apgriezieni: 9 000 rpm.
Lineārās rites vadotnes ar netiešo mērīšanu pa visām asīm.
Palielināts gājiens X asij = 800 mm. Minimāla nepieciešamā vieta iekārtas uzstādīšanai, uzlabota ergonomika ⇒ zemākas prasības telpām. Šķērsgalda kinemātiskās konfigurācijas jauninājumi ⇒ Paaugstināta nesošās konstrukcijas statiskā stingrība.
No jauna izstrādāts iekārtas variants ar skaidu gliemežtransportieri ⇒ kompaktums (iekārtas garums samazināts par 1200 mm salīdzinot ar posmu transportieri).
Palielināts iespiešanas rievu skaits uz galda.
Heidenhain TNC620, Siemens 828D vadības sistēma.
Inovatīva darbvārpsta ⇒ Samazināts trokšņa līmenis, maksimālie apgriezieni palielināti līdz 9 000 min-1.
Standarta aprīkojumā iekļauta manuālā saspiestā gaisa strūkla un mazgāšana, darbvārpstas apgaismojums, gaisa nopūšana instrumentiem.
| TEHNISKIE DATI | MCV 800 CLEVER | |
| Galds | ||
| Galda iespiešanas virsma | mm | 1000 × 500 |
| T-rievas (skaits×platums×solis) | ks | 5 |
| Max. slodze uz galdu | kg | 600 |
| Darba diapazons | ||
| X-ass | mm | 800 |
| Y-ass | mm | 500 |
| Z-ass | mm | 550 |
| Attālums no darbvārpstas gala līdz iespiešanas virsmai | mm | 100 – 650 |
| Darbvārpsta | ||
| Darbvārpstas koniskums | – | ISO 40 (7:24) |
| Max. apgriezieni | min-1 | 9 000 |
| Apgriezienu mainīšana | – | bezpakāpju |
| Padeve | ||
| Darba padeve X, Y, Z | m.min-1 | 15 000 |
| Paātrinātā padeve X, Y, Z | m.min-1 | 30 000 |
| Instrumentu magazīna | ||
| Magazīnas ietilpība | – | 24 |
| Max. instrumenta garums | mm | 250 |
| Max. instrumenta diametrs | mm | 80 |
| Max. instrumenta diametrs – ar brīvām blakus ligzdām | mm | 120 |
| Blakus instrumenta nomaiņas laiks | s | 3 |
| Max. instrumenta svars | kg | 6,5 |
| Motors | ||
| Darbvārpstas motora jauda – SIEMENS (S1/S6 – 40%) | kW | |
| Darbvārpstas motora jauda HEIDENHAIN (S1/S6 – 40%) | kW | 7,5 / 10,5 |
| Nominālais griezes moments SIEMENS (S1/S6 – 40%) | Nm | 48 / 74 |
| Max. kopējā iekārtai pievadāmā jauda | kVA | 15 |
| Precizitāte ČSN ISO 230 – 2 | ||
| Mērīšanas sistēma X, Y, Z | – | netiešā (no motora) |
| Pozicionēšanas precizitāte koordinātēs | mm | |
| Atkārtotas iestatīšanas precizitāte | mm | |
| Gaisa darba spiediens | Mpa | 0,6 |
| Iekārtas izmēri | ||
| Iekārtas izmēri (g×p×a) | mm | 2086 × 2749 × 2470 * |
| Iekārtas svars | kg | 4 000 |
