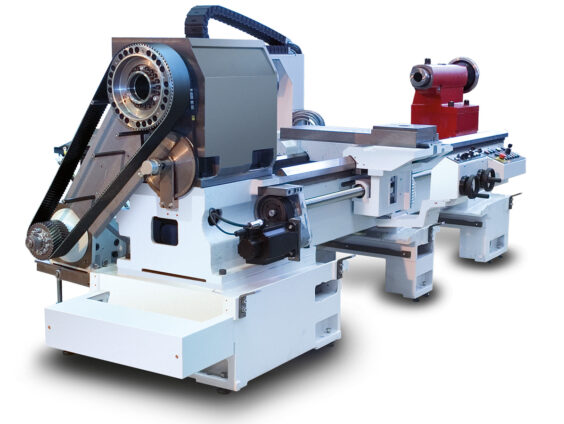

KOVOSVIT MASTURN 820i Universālā centra virpa ar CNC sistēmu
Max.virpošanas apstrādes diametrs: 720 mm
Max. virpošanas apstrādes garums: 2 000 / 3 000 / 4 500 mm
Max. Sagataves svars: 3 000 Kg Max.jauda S1: 22 kW
Vienkāršas iekārtas, kuras paredzētas detaļu izgatavošanai vienā eksemplārā vai nelielās partijās.
Augsta precizitāte un ražošanas jauda, vienkārša lietošana.
Konstants griešanas ātrums – kvalitatīvi apstrādātas detaļas.
Apstrādes grafiskā simulācija. Apstrādi iespējams veikt manuālajā režīmā kā ar parasto virpu vai automātiskajā ciklā ar CNC sistēmas atbalstu, kuras darbība pamatojas uz fiksētiem cikliem.
Programmu iespējams izveidot programmējot pa kontūriem vai izmantojot DIN programmēšanu. Griešanas nosacījumus un detaļas ģeometriskos datus ar klaviatūras palīdzību ievada vadības sistēmā, kur tie tiek automātiski apstrādāti.
Pēc pasūtītāja pieprasījuma ir pieejama programmatūra programmu izveidošanai un to realizēšanai jūsu datorā.
| Standarta aprīkojums | MT 820i 2000 / 3000 / 4500 | MT 820i Live Tool 2000 / 3000 |
| Darba zonas apgaismojums | Jā | Jā |
| Fiksēts centrs | Jā | Jā |
| Darbvārpstas redukcijas blīve | Jā | Jā |
| Piedziņas disks | Jā | Jā |
| Darba zonas pārsegi | Jā | Jā |
| Instrumentu dzesēšana | Jā | Jā |
| Apkopes instrumentu komplekts | Jā | Jā |
| Lietošanas instrukcija | Jā | Jā |
| HEIDENHAIN MANUAL plus 620; SIEMENS 828 Manual Turn | Jā | Jā |
| Papildaprīkojums | ||
| Trīsžokļu patrona | Jā | Jā |
| Četržokļu patrona | Jā | Jā |
| Plānripa | Jā | Jā |
| Nekustīgā linete | Jā | Jā |
| Kustīgā linete | Jā | Nē |
| Kustīgā linete revolvergalvai | Jā | Nē |
| Stieņu vadīkla | Jā | Jā |
| Cauruļu vadīklas | Jā | Jā |
| Darbvārpstas atduris | Jā | Jā |
| Pagriežamais centrs “Röhm” | Jā | Jā |
| Skaidu konveijers | Jā | Jā |
| Skaidu konteiners | Jā | Jā |
| Pacelšanas ierīce | Jā | Jā |
| Ātrās fiksācijas spīle MULTIFIX | Jā | Nē |
| 8 vietu revolvergalva | Jā | Nē |
| 8 vietu revolvergalva ar piedziņas instrumentiem | Nē | Jā |
| Tehnoloģiskais programmnodrošinājums Data Pilot 620 | Jā | Jā |
| Tehnoloģiskais programmnodrošinājums kontūru importēšanai DXF formātā (tikai Heidenhain) | Jā | Jā |
| Sadales skapja dzesēšana – gaisa kondicionieris | Jā | Jā |
| Rezerves daļu katalogs | Jā | Jā |
Heidenhain Manualplus 620
Siemens Sinumerik 828D
Sistēmām raksturīga vienkārša vadība un apkalpošana.
Dati no displeja ir vienkārši nolasāmi, programmēšanas grafika attēlo visas apstrādes iespējas. Manuālais rokas rats paredzēts instrumentu testēšanai un detaļas nulles punkta iestatīšanai (“detaļas iezīmēšanai”). Ar interaktīvās programmēšanas palīdzību iespējama formas ziņā daudz sarežģītāku detaļu virpošana, piemēram, konusi, rādiusi, rēdzes vai vītnes. Jūsu detaļas tiks izgatavotas ar daudz lielāku precizitāti un daudz ātrāk. Iekārtas tehnoloģiskās priekšrocības:
— Piemērotas detaļu izgatavošanai vienā eksemplārā vai nelielās partijās.
— Ātra iestatīšana gan jaunas, gan atkārtotu detaļu izgatavošanai.
— Ātra personāla apmācība un apkopes iemaņu apgūšana.
— Vadība adaptējama atbilstoši virpotāja ieradumiem.
— Augsta iekārtas noslodze samazina detaļu izmaksas.
— Vienkārša lietošana ar CNC produktivitāti, pateicoties cikliskajai programmēšanai.
— Iespējams manuālajā režīmā izgatavot vienkāršas detaļas, kā arī sarežģītas detaļas automātiskajā režīmā.
— Programmēšanas atbalsts pateicoties plašam virpošanas failu ciklu klāstam, ieskaitot programmēšanu pa kontūru.
— Pilna sarežģītu detaļu apstrāde aizņem par 1/3 daļu laika mazāk kā ar vienkāršajām virpām.
| Tehniskie parametri | MASTURN 820i CNC 2 000 / 3 000 | MASTURN 820i CNC Live Tool 2 000 / 3 000 | |
| Darba diapazons | |||
| Ģeometriskā un darba precizitāte | ISO 1708 | ISO 1708 | |
| Max.virpošanas apstrādes diametrs | mm | 720 | 340 |
| Apstrādes diametrs virs statnes | 820 | 820 | |
| Apstrādes diametrs virs šķērssuporta | mm | 530 | 530 |
| Attālums starp centriem | mm | 2000 / 3000 / 4500 | 2000 / 3000 |
| Darbvārpsta | |||
| Darbvārpstas priekšas gals (DIN 55027, 55029) | – | B11, C11 | B11, C11 |
| Darbvārpstas caurums | mm | 128 | 128 |
| Darbvārpstas koniskums | – | 132 | 132 |
| Vadības sistēma | HEIDENHAIN MANUAL plus 620 / SIEMENS SINUMERIK 828D | HEIDENHAIN MANUAL plus 620 / SIEMENS SINUMERIK 828D | |
| Galvenais pievads | |||
| Motora jauda | kW | 22 | 22 |
| Automātiskā divu pārnesumu pārnesumkārba | 2 pārnesumi | 2 pārnesumi | |
| Darbvārpstas apgriezienu diapazons | min-1 | 0 – 1800 | 0 – 1800 |
| 1-ais pārnesums | min-1 | 0 – 400 | 0 – 400 |
| 2-ais pārnesums | min-1 | 20 – 1800 | 20 – 1800 |
| Max. darbvārpstas griezes moments S1/S6-40% | |||
| 1-ais pārnesums | Nm | 2150 | 2150 |
| 2-ais pārnesums | Nm | 430 | 430 |
| Ass X | |||
| Lodīšu pārvadskrūve – diametrs / solis | mm | 32 / 5 | 32 / 5 |
| Gājiens | mm | 370 | 370 |
| Paātrinātā padeve | m.min-1 | 10 | 10 |
| Ass Z | |||
| Lodīšu pārvadskrūve – diametrs / solis | mm | 50 / 10 | 50 / 10 |
| Gājiens | mm | 2000 / 3000 / 4500 | 1928 / 2928 |
| Paātrinātā padeve | m.min-1 | 10 / 7,5 / 10 | 10 / 7,5 |
| Instrumentu galva | * MULTIFIX D1 | 8 vietu revolvergalva – instrumenti ar pievadu | |
| 8 vietu revolvergalva | |||
| 25 x 25 | |||
| Max. griežņu profils | mm | 25 x 25 / 40 x 40 | |
| Pakaļējais virpas balsts | |||
| Pinoles diametrs | mm | 115 | 115 |
| Pinoles gājiens | mm | 225 | 225 |
| Pinoles koniskums – MORSE | – | 6 | 6 |
| Max. iekārtas pievada jauda | kVa | 45 | 48 |
| Iekārtas izmēri (garums x platums x augstums) | mm | 4000 / 5000 / 6000 x 2055 x 1863 | 4000 / 5000 x 2055 x 1863 |
| Iekārtas svars | kg | 4900 / 5300 / 6500 | 4900 / 5300 |
