Maks. lokšņu metāla griešanas biezums atkarībā no lāzera jaudas* | ||||||
Materiāls | 1 kW | 2 kW | 3 kW | 4 kW | 6 kW | 8 kW |
Nekalts tērauds | 8 | 12 (16) | 16 (20) | 20 (22) | 25 | 25 (30) |
Nerūsējošais tērauds | 4 | 6 (8) | 8 (10) | 10 (12) | 15 (20) | 20 (25) |
Alumīnija | 4 | 6 (8) | 8 (10) | 12 (15) | 20 (25) | 25 (30) |
Dzelzs | 2 | 3 | 5 | 6 | 10 | 12 |
Misiņa | 4 | 6 | 8 | 10 | 12 | 15 |
* Griešanas vērtības, griežot materiālu ar tīru virsmu.

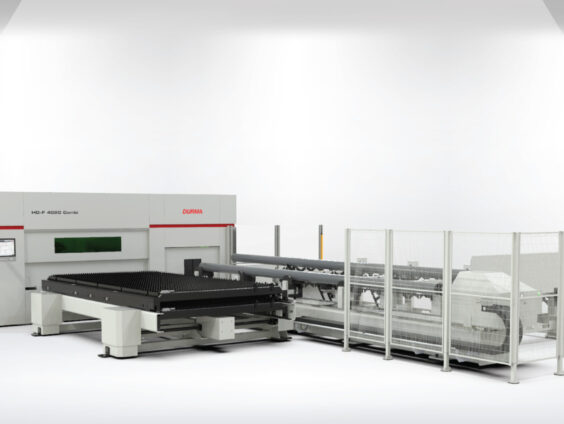

Cauruļu un profilu griešanas specifikācijas (HD-F 3015, HD-F 4020 un HD-F 6020) | ||
Maks. caurules diametrs | 170 | mm |
Maks. kvadrātveida profila diametrs | 120×120 | mm |
Max. taisnstūra profila diametrs | 150×100 | mm |
Min. caurules diametrs | 20 (12 Ops.) | mm |
Maks. tukša profila garums | 6500 | mm |
Maks. automātiskās iekraušanas sagataves garums | 4500 | mm |
Maks. tukšas sagataves garums, kad to ielādē ar rokām | 6000 | mm |
Max. maksimālais materiāla svars | 37,5 | kg/m |
Maksimālais kopējais materiāla svars | 210 | kg |
Aizgriešanas precizitāte*** | ±0.2 | mm |
* 6500 mm HD-F 6020
** 6500 mm HD-F 6020
*** Maksimālā griešanas precizitāte ir atkarīga no griezējamā profila veida un ražošanas metodes.
Maks. caurules griešanas biezums atkarībā no lāzera jaudas* | ||||
Materiāls | 1 kW | 2 kW | 3 kW | 4 kW |
Nekalts tērauds | 4 | 8 | 10 | 10 |
Nerūsējošais tērauds | 2 | 4 | 6 | 6 |
Alumīnija | 3 | 6 | 6 | 6 |
Dzelzs | 1 | 2 | 3 | 3 |
Misiņa | 2 | 4 | 6 | 6 |
* Griešanas vērtības, griežot materiālu ar tīru virsmu.
ProCutter piedāvā pilnīgu risinājumu plānu un vidēja biezuma materiālu griešanai ar lāzeru, izmantojot kausēšanas metodi, kad viļņu garums ir aptuveni 1 μm. Ar liesmas griešanu var apstrādāt biezākus materiālus, vienlaikus saglabājot augstus kvalitātes standartus. Griešanas galva palielinās ražošanas apjomu, īpaši platformas un cauruļu griešanas mašīnām, kurās inovatīvās tehnoloģijas tiek apvienotas ar iegūtajām zināšanām. Tādējādi tiek panākta vislabākā iespējamā veiktspēja, elastība un uzticamība. Pārbaudītas tehnoloģijas un optimizētas konstrukcijas kombinācija ļauj veikt lāzera apstrādi ar jaudu līdz 10 kW. Izturīgais un putekļu izturīgais korpuss nodrošina ilgu kalpošanas laiku un pieļauj ārējo lineāro paātrinājumu līdz 4,5 g, radot priekšnoteikumus efektīvai griešanai. Augstas kvalitātes optika un visaugstāko kvalitātes standartu ievērošana ražošanā un montāžā nodrošina optimālu lāzera stara kontroli un formu pat pie lielas jaudas.

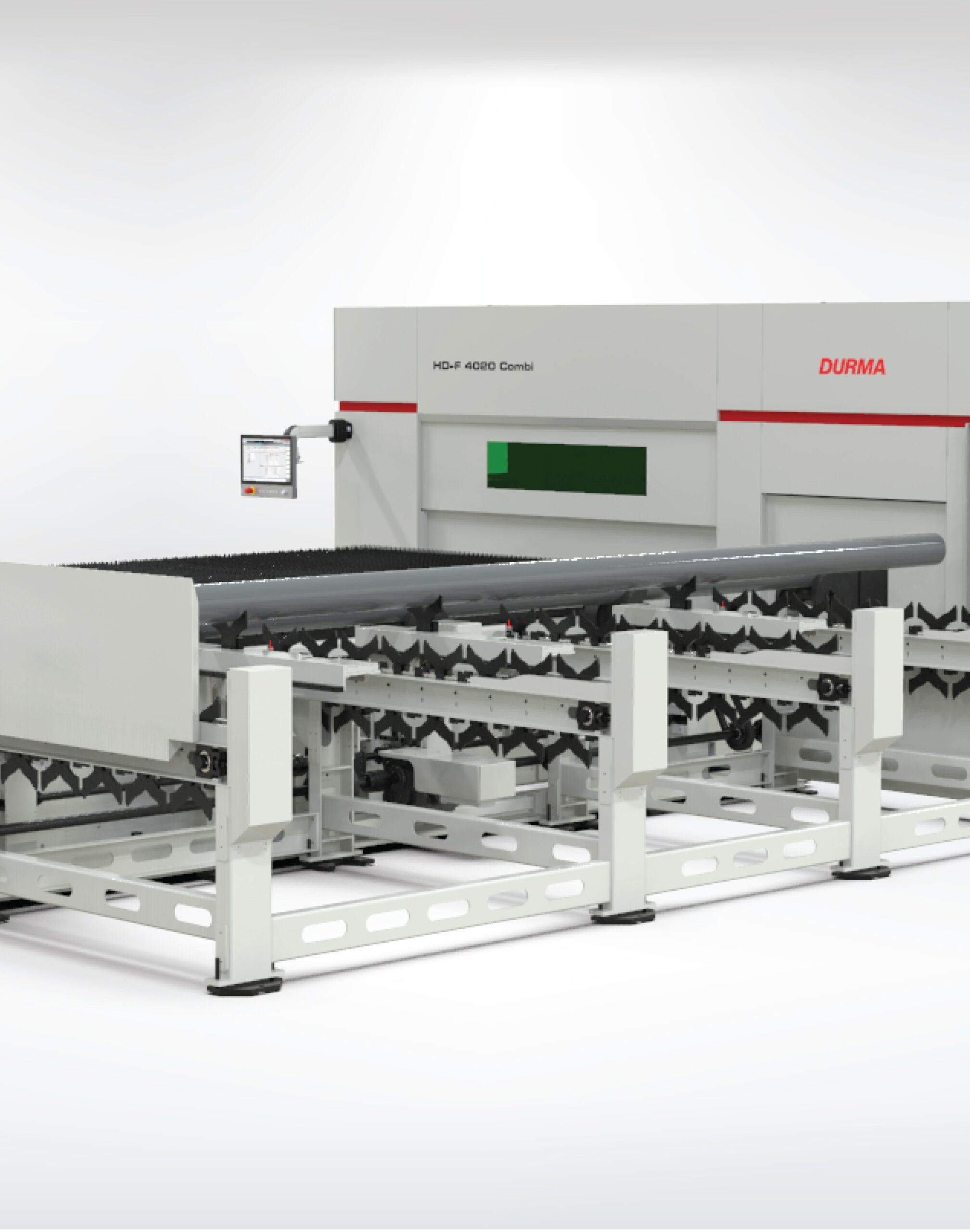

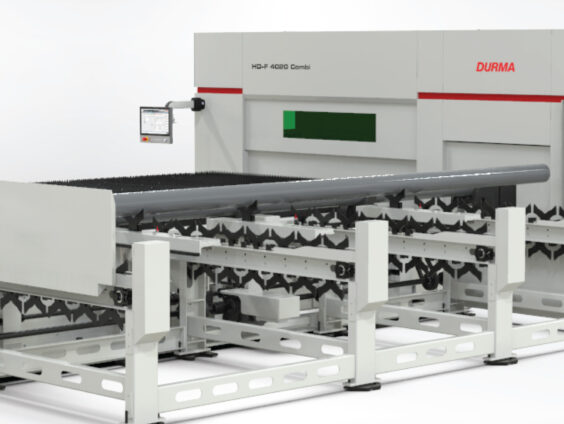

* Vienlaikus iekrāvē var pievienot 8 caurules.
* Vienlaikus var iekraut dažādu veidu caurules. (programmas sarakstā norādītajā secībā)
* Var ielādēt caurules no Ø12 līdz Ø170.
* Var ielādēt atvērtas caurules (L, U).
* Pēc iekraušanas uz griešanas līnijas sistēma automātiski mēra cauruļu garumu.
* Ja mašīnā tiek ielādēta nepareiza caurule (kas atšķiras no programmas secības), mērīšanas sistēma to automātiski konstatē, izdod trauksmes signālu un aptur mašīnu.
